thông số cơ bản

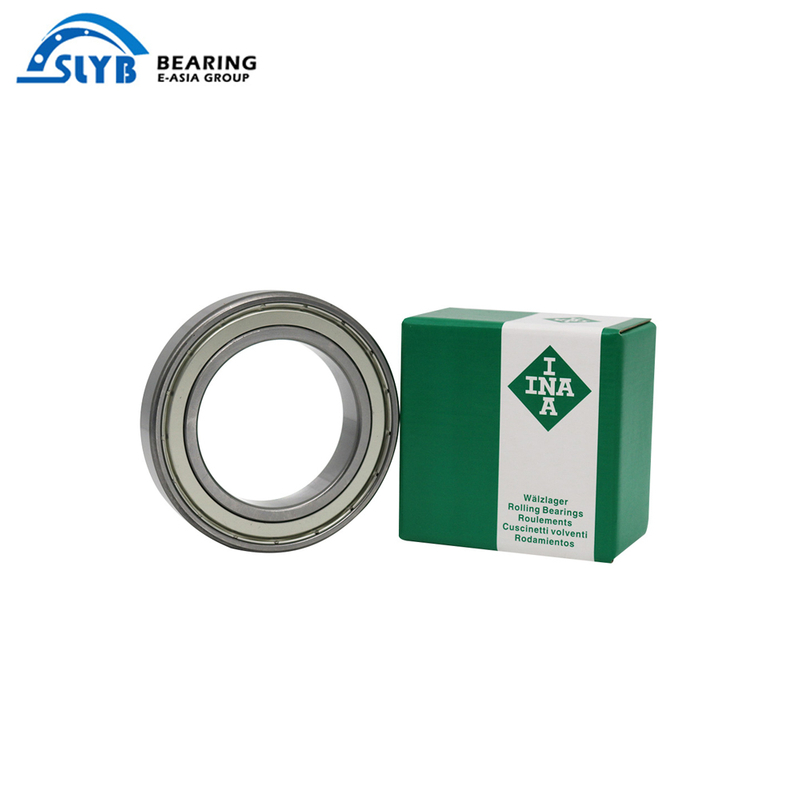

Vòng bi rãnh sâu là loại vòng bi lăn phổ biến nhất.

Vòng bi rãnh sâu cơ bản bao gồm một vòng ngoài, một vòng trong, một bộ bi thép và một bộ lồng.Có hai loại vòng bi rãnh sâu: hàng đơn và hàng đôi.Cấu trúc bóng rãnh sâu cũng được chia thành hai loại: kín và mở.Loại mở có nghĩa là ổ trục không có cấu trúc kín.Bóng rãnh sâu bịt kín được chia thành phớt chống bụi và chống dầu.niêm phong.Vật liệu của nắp làm kín chống bụi là tấm thép dập, chỉ có tác dụng ngăn bụi xâm nhập vào rãnh ổ trục.Loại chống dầu là phớt dầu tiếp xúc, có thể ngăn dầu mỡ trong ổ trục tràn ra ngoài một cách hiệu quả.

Mã loại ổ bi rãnh sâu một dãy là 6, mã ổ bi rãnh sâu hai hàng là 4. Nó có cấu tạo đơn giản và dễ sử dụng, là loại ổ trục được sản xuất và sử dụng phổ biến nhất.

nguyên tắc làm việc

Vòng bi rãnh sâu chủ yếu chịu tải trọng hướng tâm, đồng thời cũng có thể chịu tải trọng hướng tâm và tải trọng hướng trục.Khi nó chỉ chịu tải trọng hướng tâm, góc tiếp xúc bằng không.Khi ổ bi rãnh sâu có khe hở xuyên tâm lớn, nó có hiệu suất của ổ trục tiếp xúc góc và có thể chịu tải trọng dọc trục lớn.Hệ số ma sát của ổ bi rãnh sâu rất nhỏ và tốc độ giới hạn cũng cao.

Đặc điểm vòng bi

Vòng bi rãnh sâu là loại vòng bi lăn được sử dụng phổ biến nhất.Nó có cấu trúc đơn giản và dễ sử dụng.Nó chủ yếu được sử dụng để chịu tải trọng xuyên tâm, nhưng khi độ hở xuyên tâm của ổ trục tăng lên, nó có hiệu suất nhất định của ổ bi tiếp xúc góc và có thể chịu tải trọng hướng tâm và hướng trục kết hợp.Nó cũng có thể được sử dụng để chịu tải trọng dọc trục thuần túy khi tốc độ quay cao và ổ bi chặn không phù hợp.So với các loại vòng bi có cùng kích thước và kích thước như vòng bi rãnh sâu, loại vòng bi này có hệ số ma sát nhỏ và tốc độ giới hạn cao.Tuy nhiên, nó không có khả năng chống va đập và không thích hợp để chịu tải nặng.

Sau khi ổ bi rãnh sâu được lắp trên trục, trong phạm vi khe hở dọc trục của ổ trục, sự dịch chuyển dọc trục của trục hoặc vỏ có thể bị giới hạn theo hai hướng, do đó, nó có thể được định vị dọc trục theo cả hai hướng.Ngoài ra, loại vòng bi này còn có khả năng tự điều chỉnh nhất định.Khi nó nghiêng 2 'đến 10' so với lỗ vỏ, nó vẫn có thể hoạt động bình thường, nhưng nó có ảnh hưởng nhất định đến tuổi thọ của ổ trục.

Ứng dụng

Vòng bi rãnh sâu chính xác của chúng tôi được thiết kế cho độ chính xác cao, tiếng ồn thấp, độ rung nhỏ, độ tin cậy cao và tuổi thọ cao.Chúng chủ yếu được sử dụng trong các loại động cơ điện.Chúng còn được gọi là vòng bi EMQ (Chất lượng động cơ điện).

Vòng bi EMQ là được sử dụng rộng rãi trong các thiết bị gia dụng, đồ chơi, dụng cụ điện, động cơ ô tô và các lĩnh vực khác.Với thiết kế tối ưu, xử lý nhiệt có độ tin cậy cao, quy trình sản xuất chính xác và dầu mỡ cao cấp, những sản phẩm này hoạt động tốt hơn về độ tin cậy, độ rung và độ ồn so với các sản phẩm tiêu chuẩn khiến chúng phù hợp hơn cho các ứng dụng động cơ điện.Những sản phẩm này cũng có thể được áp dụng cho hầu hết các ứng dụng hộp số.

Về mặt hàng này

• Vòng bi 6201-2RS: Đây là sản phẩm phổ biến nhất do tính linh hoạt trong các ứng dụng.Thật tuyệt vời cho các ứng dụng yêu cầu tốc độ cao, ít bảo trì và tiếng ồn vận hành thấp.

• 6201 Vòng bi cầu hệ mét rãnh sâu: bao gồm một vòng trong, vòng ngoài, lồng và các ổ bi, các ổ bi có các rãnh mương sâu.có thể mang lại hiệu suất cao và khả năng chịu tải cao.

• Lợi ích của ổ bi: Ổ bi được làm bằng thép mạ crôm đặc trưng quay ở tốc độ cao cần được bôi trơn và môi trường sạch. Bằng cách bảo vệ ổ bi, đảm bảo bảo vệ tốt hơn khỏi bụi bẩn và dầu mỡ với tuổi thọ cao hơn.

• Vòng bi 6201-2RS được sử dụng trong nhiều ứng dụng từ máy móc nông nghiệp đến thiết bị vận chuyển, động cơ điện, máy CNC, xe tải, thiết bị khai thác mỏ, xe lửa, robot, thiết bị nha khoa, thang máy, máy cán, trục bánh lái tàu và thiết bị gia dụng.

• Dịch vụ của chúng tôi: Hài lòng 100%, Để đảm bảo khách hàng chân thành của chúng tôi có trải nghiệm mua hàng tốt nhất, chúng tôi cung cấp dịch vụ đổi trả/đổi trả trong 30 ngày. Nếu bạn không hài lòng với sản phẩm, vui lòng liên hệ với chúng tôi, chúng tôi sẽ hoàn lại tiền cho bạn vô điều kiện.

• Ứng dụng rộng rãi: Vòng bi lăn được sử dụng trong nhiều ứng dụng từ máy móc nông nghiệp đến thiết bị vận chuyển, người máy, thiết bị nha khoa, thang máy, trục bánh lái tàu, ván trượt, giày trượt patin, xe tay ga, v.v.

• 6201-2RS Kích thước: Đường kính trong=0,47 inch, Đường kính ngoài=1,26 inch, Độ dày=0,39 inch

• Vật liệu: Ổ trục được làm bằng thép chịu lực chất lượng cao, độ bền tốt và khả năng chịu tải nặng (Công thức Mỡ tổng hợp bao gồm Phụ gia chống mài mòn và Mỡ nhiệt độ cao có thể được định mức tới 410 F)

• Các tính năng: Bôi trơn trước, độ chính xác bình thường, ít ma sát hơn, tốc độ cao hơn, êm và ít tiếng ồn

• Được che chắn nghiêm ngặt: Tấm chắn ở cả hai bên của ổ trục giúp tránh bụi. Hỗ trợ cao cấp & Bảo hành 12 tháng

• 6201-2RS (ID=12mm, OD=32mm, Độ dày=10mm)

• Ổ trục được làm bằng thép mạ crôm chất lượng cao (không phải thép carbon) để có độ bền và khả năng chống biến dạng dưới tải nặng.

• Máy đánh bóng bên trong và bên ngoài để đạt được tốc độ lăn cao mượt mà

• Vòng bi rãnh sâu là một trong những vòng bi lăn được sử dụng rộng rãi nhất.Chúng được sử dụng để chứa tải trọng hướng tâm và hướng trục theo cả hai hướng.

• Lý tưởng cho các mục đích sử dụng tải vừa phải: ván trượt, giày trượt Inline, xe tay ga, động cơ điện lưỡi trong, bánh xe đạp, xe máy, dụng cụ điện cầm tay, v.v.trong nhiều ứng dụng lăn khác

Đối với ổ bi rãnh sâu, tải trọng ổ bi quá nhỏ trong quá trình vận hành sẽ gây ra hiện tượng trượt giữa bi và rãnh, điều này sẽ trở thành nguyên nhân gây trầy xước.Điều này đặc biệt đúng đối với các ổ bi rãnh sâu lớn có trọng lượng bi và lồng nặng.Trong nhiều trường hợp, vòng bi sẽ bị ăn mòn.Có nhiều lý do dẫn đến ăn mòn vòng bi.Các yếu tố phổ biến nhất trong cuộc sống hàng ngày của chúng ta là:

1) Do thiết bị làm kín kém, bị hơi ẩm, bụi bẩn,… xâm nhập;

2) Vòng bi lâu ngày không sử dụng, quá thời hạn chống gỉ, thiếu bảo dưỡng.

3) Độ nhám bề mặt kim loại lớn;

4) Tiếp xúc với môi trường hóa chất ăn mòn, ổ trục không được vệ sinh sạch sẽ, bề mặt bị bám bẩn, hoặc bị mồ hôi tay chạm vào ổ trục.Sau khi ổ trục được làm sạch, nó không được đóng gói hoặc lắp đặt kịp thời và tiếp xúc với không khí trong một thời gian dài.làm ô uế;

5) Nhiệt độ và độ ẩm xung quanh và tiếp xúc với các phương tiện môi trường khác nhau;chất chống rỉ không đạt hoặc chất lượng không đạt yêu cầu.

ruột thừa

1. Mã số ổ lăn và cách biểu diễn

Theo tiêu chuẩn GB/T 272-1993 về vòng bi và cách trình bày như sau:

Thành phần của mã ổ trục: mã ổ trục bao gồm mã cơ bản, mã phía trước và mã phía sau.

(1) Mã cơ bản Mã cơ bản cho biết loại, cấu trúc và kích thước cơ bản của ổ lăn, là cơ sở của mã ổ lăn.

Mã cơ bản của ổ lăn (ngoại trừ ổ lăn kim): kích thước bên ngoài của ổ lăn tuân theo kích thước bên ngoài được chỉ định bởi bất kỳ tiêu chuẩn GB 273.1, GB 273.2, GB 273.3 và GB 3882 nào. Mã cơ bản bao gồm mã loại ổ lăn, mã sê-ri kích thước và mã đường kính trong.

(2) Mã trước và mã sau Mã trước và mã sau là mã bổ sung được thêm vào bên trái và bên phải của mã cơ bản khi ổ lăn thay đổi về hình dạng kết cấu, kích thước, dung sai, yêu cầu kỹ thuật, v.v.

Các quy tắc cho mã hậu tố:

một.Mã bưu chính được đặt ở phía bên phải của mã cơ bản và mã cơ bản cách đó nửa ký tự Trung Quốc (ngoại trừ các ký hiệu '-' và '/' trong mã).Khi có nhiều mục cần thay đổi, có nhiều nhóm mã bưu chính, được sắp xếp theo thứ tự từ trái sang phải được liệt kê trong Bảng 3-114.

b.Nếu nội dung thay đổi thành 4 nhóm (gồm 4 nhóm) thì tách biệt với mã trước bằng dấu '/' trước mã của nó;ví dụ: 6205-2Z/P6 22308/P63.

c.Thay đổi nội dung thành hai nhóm sau nhóm thứ tư.Khi ý nghĩa của các số hoặc ký tự trong mã của nhóm trước và nhóm sau có thể bị nhầm lẫn, sẽ có khoảng cách nửa ký tự giữa hai mã.Ví dụ: 6208/P63 V1

• CN: Giải phóng mặt bằng xuyên tâm nhóm chung;thường chỉ được sử dụng kết hợp với các chữ cái sau để biểu thị phạm vi giải phóng mặt bằng hẹp hơn hoặc bù đắp

• H: Phạm vi giải phóng mặt bằng giảm, tương đương với nửa trên của phạm vi giải phóng mặt bằng ban đầu

• L: Khoảng hở đã giảm, tương đương với nửa dưới của khoảng hở ban đầu

• P: Khoảng hở bù, tương đương với thành phần của nửa trên của khoảng hở ban đầu và nửa dưới của dãy khoảng hở tiếp theo.Các chữ cái trên cũng áp dụng cho các nghĩa tương ứng với các nhóm giải phóng mặt bằng sau: C2, C3, C4 và C5, chẳng hạn như C2

• C2: Độ hở xuyên tâm nhỏ hơn nhóm thông thường

• C3: Khoảng hở xuyên tâm lớn hơn nhóm thông thường

• C4: Độ hở xuyên tâm lớn hơn C3

• C5: Độ hở xuyên tâm lớn hơn C4

• DB: Hai ổ bi cầu rãnh sâu một hàng ghép nối lưng với nhau

• DF: Hai ổ bi cầu rãnh sâu một hàng lắp đối mặt

• DT: Hai ổ bi cầu rãnh sâu ghép nối song song

• E: Thiết kế gia cố

• GJN: Mỡ gốc Polyurea, độ đặc NLGI 2, dải nhiệt độ -30 đến +150 độ (mức nạp tiêu chuẩn)

• GXN: Mỡ gốc Polyurea, độ đặc NLGI 2, dải nhiệt độ -40 đến +150 độ (mức nạp tiêu chuẩn)

• J: Lồng thép dập

• LHT23: Mỡ gốc lithium, độ đặc NLGI 2, dải nhiệt độ -50 đến +140 độ (mức nạp tiêu chuẩn)

• LT: Mỡ gốc lithium, độ đặc NLGI 2, dải nhiệt độ -55 đến +110 độ (mức nạp tiêu chuẩn)

• LT10: Mỡ gốc lithium, độ đặc NLGI 2, dải nhiệt độ -50 đến +90 độ (mức nạp tiêu chuẩn)

• M: Vòng cách bằng đồng thau gia công, dẫn hướng bóng.Các thiết kế và vật liệu khác nhau được đánh dấu bằng một số sau M, chẳng hạn như M2

• MA: Lồng đồng thau gia công, dẫn hướng vòng ngoài

• MB: Vòng cách bằng đồng thau gia công, dẫn hướng vòng trong

• MT33: Mỡ gốc lithium, độ đặc NLGI 3, dải nhiệt độ -30 đến +120 độ (mức nạp tiêu chuẩn)

• MT47: Mỡ gốc lithium, độ đặc NLGI 2, dải nhiệt độ -30 đến +110 độ (mức nạp tiêu chuẩn)

• N: Vòng ngoài có rãnh chặn

• NR: Vòng ngoài có rãnh chụp và vòng chụp

• N1: Có rãnh ở mặt bên của vòng ngoài (dùng với nút chặn để vòng ngoài không bị xoay)

• P5: Độ chính xác về kích thước và chiều quay đối với dung sai ISO loại 5

• P6: Độ chính xác về kích thước và quay đối với dung sai ISO loại 6

• P52: P5+C2

• P62: P6+C2

• P63: P6+C3

• RS1: Phớt tiếp xúc bằng cao su nitrile butadien (NBR) có khung thép ở một bên

• RSH: Phớt tiếp xúc bằng cao su nitrile butadiene (NBR) có khung thép ở một bên

• RSL: Phớt ma sát thấp bằng cao su nitrile butadiene (NBR) có khung thép ở một bên

• RZ: Phớt ma sát thấp bằng cao su nitrile butadiene (NBR) có khung thép ở một bên

• TH: Lồng nhựa phenolic gia cố bằng sợi quang (loại thẻ)

• TN: Lồng nylon đúc

• TN9: Lồng ép phun nylon cốt sợi thủy tinh 6,6

• VL0241: Mặt ngoài của vòng ngoài được phủ lớp oxit nhôm, khả năng cách điện lên đến 1000VDC

• VL2071: Mặt ngoài của vòng trong được phủ lớp oxit nhôm, khả năng cách điện lên đến 1000VDC

• WT: Mỡ gốc Polyurea, độ đặc NLGI 2, dải nhiệt độ -40 đến +160 độ (mức nạp tiêu chuẩn)

• Y: lồng đồng đóng dấu

• Z: Một mặt có nắp đậy bằng thép dập

• ZNR: Vòng ngoài có rãnh giữ và vòng giữ, với lớp phủ bụi bằng thép dập ở phía bên kia của rãnh giữ
