Vòng bi màn hình rung

1. Giới thiệu

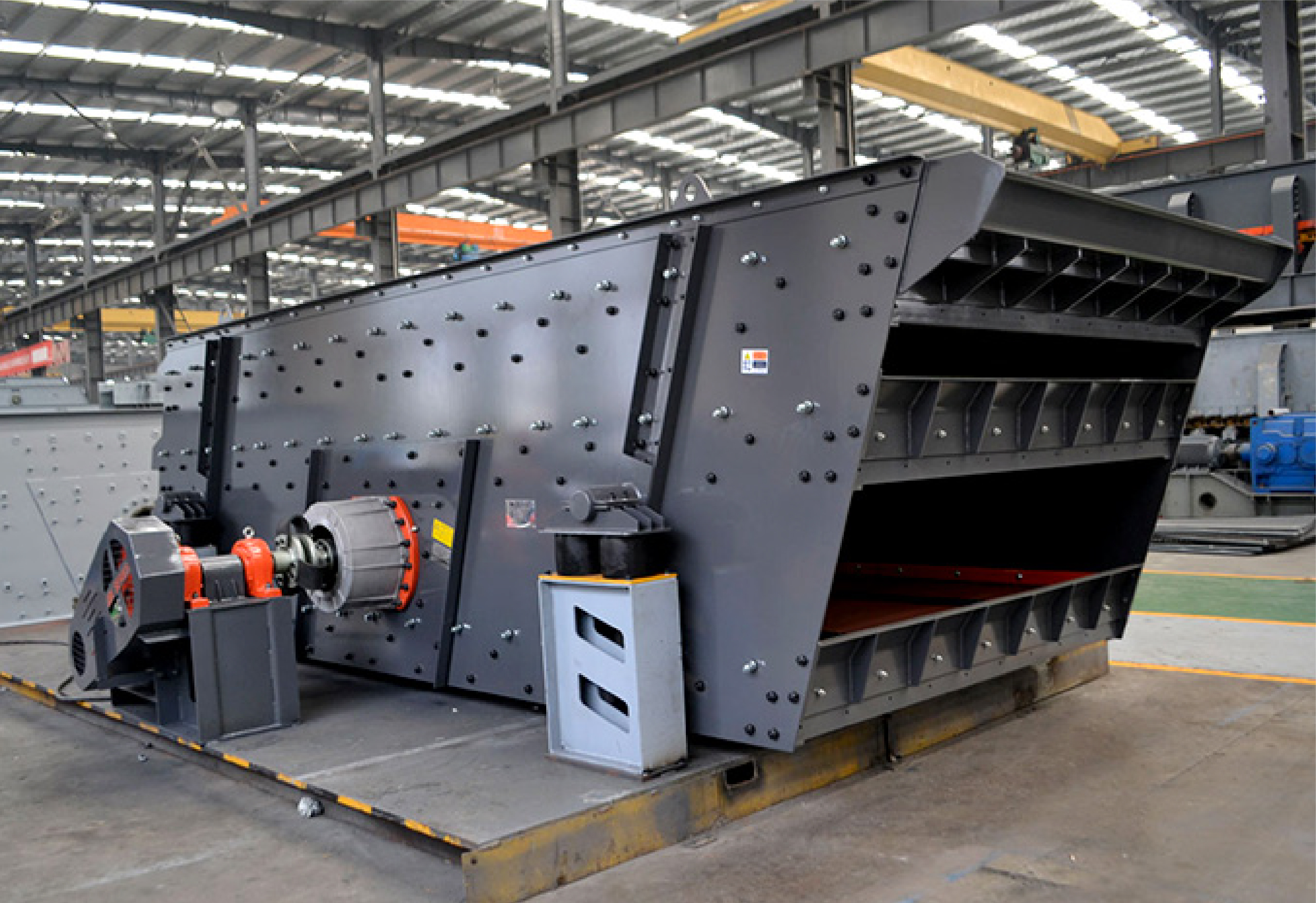

Vòng bi sàng rung chủ yếu được sử dụng trong các thiết bị máy rung mỏ, máy sàng rung và động cơ rung, và là một trong những thành phần quan trọng nhất của thiết bị đó.Ổ trục màn hình rung, ổ trục chống rung, ổ trục nhập khẩu và ổ trục cơ học có điều kiện làm việc rất tồi tệ, không chỉ độ ẩm môi trường cao, nhiều hạt bụi, tốc độ cao, nhiệt độ cao mà còn có tác động rung lắc mạnh, dẫn đến khối lượng công việc rất lớn.Ổ trục có khả năng chịu lực lớn, chống va đập tốt, độ tin cậy cao, tính năng bôi trơn tốt, khắc phục được độ lệch của trục.

2. Tính năng

1. Vòng bi rung nói chung là con lăn hình cầu đối xứng, con lăn hình trụ

2. Nói chung, dung sai kích thước là P6 và dung sai chạy là P5.Các dung sai thực sự cố định, nhưng có các điểm inch và hệ mét;

3. Do sinh nhiệt lớn nên chọn khe hở lớn.Nhưng độ hở này có thể được tính toán, chủ yếu xem xét độ hở ban đầu, độ phù hợp dung sai và độ tăng nhiệt độ có thể được tính toán; Các yêu cầu ứng dụng của vòng bi rung màn hình rất cao và vật liệu thép chịu lực thông thường không được chấp nhận.Lồng được gia công bằng đồng thau và được dẫn hướng bởi vòng ngoài cho tải trọng lệch tâm!

3. Lĩnh vực ứng dụng

1. Chủ yếu được sử dụng cho máy móc và thiết bị rung mỏ, máy sàng rung, động cơ rung;

2. Dụng cụ khí nén như đinh tán, máy khoan đá, xẻng gió;

3. Máy khoan điện, cưa điện, cưa xích lâm nghiệp, máy mài, máy đánh bóng, máy mài, máy đầm sửa chữa đường bộ và các dụng cụ điện khác;

4. Đầu máy, tàu thủy, mô tô và các phương tiện vận tải khác;

5. Máy móc nông nghiệp như máy kéo, máy gặt, máy tuốt lúa...;

4. Hạng mục

Ổ lăn trụ Loại ổ lăn chống rung và chịu nhiệt độ cao loại KZ23 có thể được sử dụng cho các loại máy rung như sàng rung, máy nghiền rung và lu rung.Ổ trục không chỉ có khả năng chịu tải lớn của ổ lăn hình cầu hai hàng mà còn có ưu điểm là tốc độ giới hạn cao của ổ lăn hình trụ.

Đặc trưng:

① Khả năng chịu tải trọng động và tĩnh cao hơn 21% so với vòng bi thông thường, tuổi thọ tăng 90%;

② Tốc độ giới hạn cao hơn 88% so với vòng bi thông thường;

③ Mô-men xoắn ma sát trong toàn bộ dải tốc độ rất nhỏ, nhỏ hơn 25% so với vòng bi thông thường;

④ Tiếng ồn hoạt động thấp, do tĩnh học của các phần tử cán được tối ưu hóa;

⑤ Áp dụng lồng tích hợp, độ tin cậy cao;

⑥ Khả năng chịu tải dọc trục cho phép cao;

⑦ Ổn định nhiệt tốt do tản nhiệt được tối ưu hóa (trong khoảng 800 độ).

⑧ Giới thiệu công nghệ và bản vẽ tiên tiến của nước ngoài, đồng thời sử dụng thép nhập khẩu.

5. Vòng bi tang trống

Ổ lăn tang trống là ổ lăn có các con lăn tang trống được lắp ráp giữa vòng trong có hai rãnh lăn và vòng ngoài có rãnh lăn hình cầu.Được chia thành: lỗ bên trong hình trụ, lỗ bên trong hình nón.Vòng bi lăn hình cầu có hai hàng con lăn, chủ yếu chịu tải trọng hướng tâm và một chiều, và cũng có thể chịu tải trọng dọc trục theo bất kỳ hướng nào.Với khả năng chịu tải xuyên tâm cao, nó đặc biệt thích hợp cho công việc chịu tải trọng nặng hoặc rung động, nhưng không thể chịu tải trọng dọc trục thuần túy.Mương vòng ngoài của loại ổ trục này có dạng hình cầu, do đó hiệu suất tự điều chỉnh của nó rất tốt và có thể bù cho sai số đồng trục.

5. Kiểm tra trước khi lắp đặt

(1) Làm sạch ổ trục và các bộ phận liên quan đến ổ trục;

(2) Kiểm tra kích thước và điều kiện hoàn thiện của các bộ phận liên quan;

(3) thiết bị;

(4) Kiểm tra sau khi ổ trục được lắp đặt;

(5) Cung cấp dầu nhớt.
